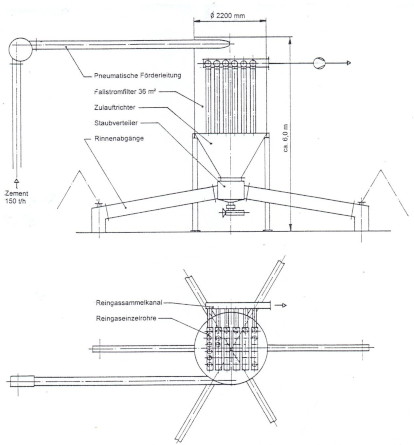

Silobeschickung

am Beispiel eines Zementsilos (150 t/h)
Fallstromfilter und Verteiler mit pneumatischer Dichtung

Der Staub wird pneumatisch über Rohrleitungen tangential oben in das Filtergehäuse eingeblasen und fließt abwärts zum Staubverteiler. Das Fördergas strömt zwischen den Reingas-Einzelrohren von oben nach unten durch die Filterschläuche in den Reingas-Sammelkanal und Ventilator.


Unterhalb der Schläuche herrscht keinerlei Luftströmung, so dass der Staub im Verteiler sedimentieren kann.

Die Filterschläuche werden durch pulsierende Druckluft abgereinigt.
Der Verteiler lässt sich auch an jedes andere Zuführsystem, z. B. Luftförderrinne, Becherwerk, Förderschnecke, Redler usw., anschließen. Ent­staubt wird dann über andere Filter, z. B. über Zentral Entstaubungsanlagen.
An den Staubverteiler können bis zu acht Rinnenabgänge angeschlossen werden. Der jeweils benötigte Abgang wird geöffnet, die anderen werden pneumatisch geschlossen.

Dort zeigt sich die Stärke der pneumatischen Dichtung: sie verhin­dert zuverlässig jegliche schleißende Falschluftströmung.

Die Vorzüge des Fallstromfilters mit Mehrfachverteilung:

• Vollständige Sortentrennung, d. h. jede Sorte wird vom Verteiler direkt in das zugehörige Siloelement geleitet.
• Saubere Trennung von Fördergut und Fördergas durch das Fallstromprinzip. Keine Staubaufwirbelung im Sammelbehälter oder Verteiler.
• Die gasdichte Absperrung der einzelnen Rinnen verhindert Falschluftströmungen.

Andere Einsatzgebiete der pneumatischen Dichtungen sind Absperrschieber und Dosierwalzen in Fließrinnen.
